Выбор металлической рейки и шестерни для подходящей скорости

Металлическая стойка и шестерня Системы широко используются в промышленной автоматизации, робототехнике, станках с ЧПУ и погрузочно-разгрузочном оборудовании.

Выбор правильной конфигурации реечной передачи имеет решающее значение для достижения желаемого линейного движения, точности и долговечности.

Одним из важных факторов является скорость работы системы, которая влияет на производительность, износ и безопасность.

Понимание рабочей скорости и ее влияния

• Рабочая скорость относится к линейной скорости рейки или скорости вращения шестерни в данном приложении.
• Высокоскоростное движение может увеличить трение, выделение тепла и износ как зубов, так и опорных конструкций.
• Работа на низкой скорости может снизить эффективность, если профиль и материалы шестерни не соответствуют требованиям к нагрузке и движению.
• Выбор подходящей реечной передачи требует оценки скорости в сочетании с нагрузкой, рабочим циклом и факторами окружающей среды.

Материальные соображения для скорости

Металлические стойки обычно изготавливаются из стали, нержавеющей стали или закаленных сплавов.

Высокоскоростные приложения:

1. Требуются материалы с хорошей износостойкостью и низким коэффициентом трения.
2. Закаленная или цементированная сталь часто предпочтительна для сохранения целостности зубьев при многократном высокоскоростном зацеплении.

Приложения со средней скоростью или большой нагрузкой:

1. Стандартных стоек из стали или сплава может быть достаточно, поскольку они обеспечивают долговечность и прочность без ненужных затрат.
2. Смазка играет ключевую роль в поддержании производительности на более высоких скоростях за счет снижения трения и нагрева.

Выбор профиля зуба и модуля

Профиль зуба влияет на то, насколько плавно шестерня входит в зацепление с рейкой.

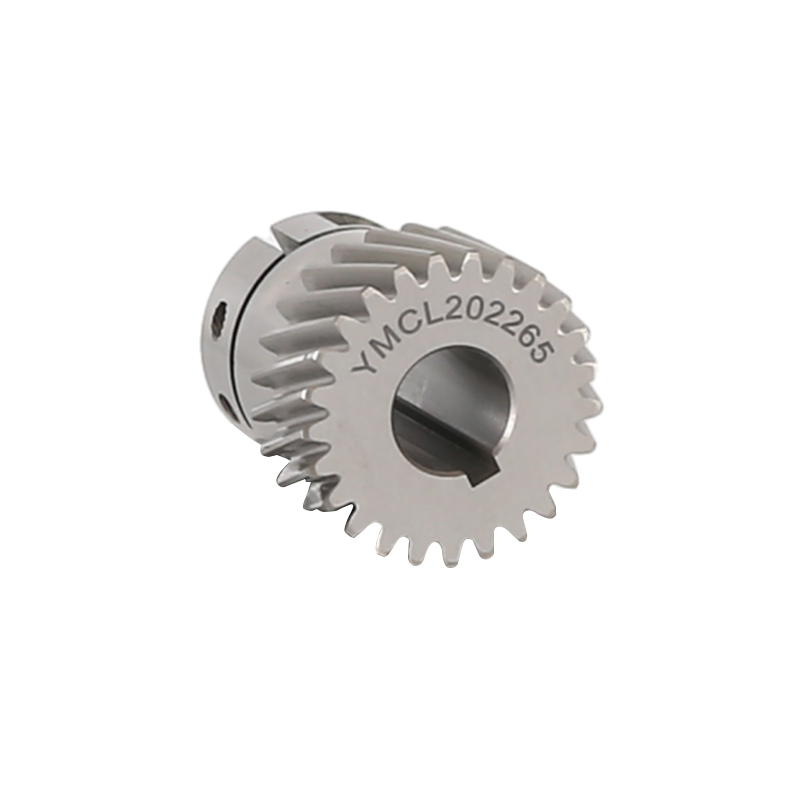

Винтовые зубья:

1. Обеспечивают более плавное зацепление и снижение вибрации на высоких скоростях по сравнению с прямыми зубьями.
2. Создайте осевое усилие, которое должно быть учтено в конструкции.

Прямые зубы (шпоры):

1. Более прост в изготовлении, более устойчив к ошибкам соосности и подходит для умеренных скоростей.
2. Модуль или шаг зубьев должен соответствовать предполагаемой скорости и нагрузке:
3. Меньшие модули обеспечивают более высокое разрешение и более плавное движение на высоких скоростях.
4. Модули большего размера выдерживают более высокие нагрузки, но могут вызывать вибрацию при чрезмерной скорости.

Смазка и управление теплом

• Работа на высоких скоростях увеличивает трение и выделение тепла в точках контакта зубьев.
• Правильная смазка снижает износ, предотвращает точечную коррозию и поддерживает эффективность работы.
• Варианты включают консистентную смазку, масло или сухую пленочную смазку, в зависимости от окружающей среды, температуры и требований к техническому обслуживанию.
• Для непрерывного высокоскоростного движения могут потребоваться стратегии управления теплом, такие как периодическое охлаждение или нанесение термостойких покрытий.

Рекомендации по монтажу и выравниванию

1. Точное выравнивание между реечным механизмом и шестерней обеспечивает плавное движение и предотвращает чрезмерный люфт или износ зубьев.
2. Высокоскоростные системы особенно чувствительны к несоосности, которая может вызвать вибрацию, шум и преждевременный выход из строя.
3. Опоры, направляющие и крепежные детали должны быть достаточно жесткими, чтобы выдерживать динамические нагрузки при работе на высоких скоростях.
4. Непрерывный мониторинг и регулировка могут потребоваться в приложениях с частым ускорением или замедлением.

Рекомендации для приложений

• Высокоскоростные линейные конвейеры и линии автоматизации:

Отдавайте предпочтение винтовым зубьям, закаленной стали, точной механической обработке и надежной смазке.

• Среднескоростные машины или системы с большой нагрузкой:

Прямые зубья, более толстые модули и устойчивые к коррозии материалы обеспечивают надежность и долговечность.

• Прецизионное оборудование с прерывистым движением:

Мелкие зубья модуля с гладкими поверхностями и люфтом повышают точность позиционирования, не требуя допусков по скорости.

Заключение

1. Выбор подходящей металлической реечной передачи для конкретной рабочей скорости имеет решающее значение для эффективности, точности и долговечности.
2. Факторы, которые следует учитывать, включают выбор материала, профиль зуба, размер модуля, смазку, выравнивание и управление теплом.
3. Высокоскоростные применения требуют закаленных материалов, винтовых зубьев и тщательного планирования температурных режимов и смазки.
4. В приложениях с умеренной скоростью или большими нагрузками приоритет отдается прочности, долговечности и простоте.
5. Понимание взаимосвязи между скоростью, нагрузкой и конструкцией системы обеспечивает надежную работу, сокращает объем технического обслуживания и увеличивает срок службы реечной системы.
