Каковы типы прецизионных реечных передач?

Прецизионные реечные передачи широко используются в системах движения, требующих контролируемого линейного движения. Они преобразуют вращение в прямолинейное движение стабильным и повторяемым способом. Эта базовая функция кажется простой, однако стоящие за ней варианты дизайна далеко не однородны.

Разные условия предъявляют разные требования к движению. Некоторые системы отдают предпочтение плавному передвижению. Другие сосредоточены на обработке грузов или пространственных ограничениях. Из-за этого реечные передачи разделились на несколько отдельных типов, каждый из которых создан на основе практического использования, а не только теории.

Понимание этих типов помогает объяснить, почему одна и та же механическая идея может проявляться в самых разных формах в разных отраслях.

Что определяет стрит Прецизионная зубчатая рейка В реальном использовании?

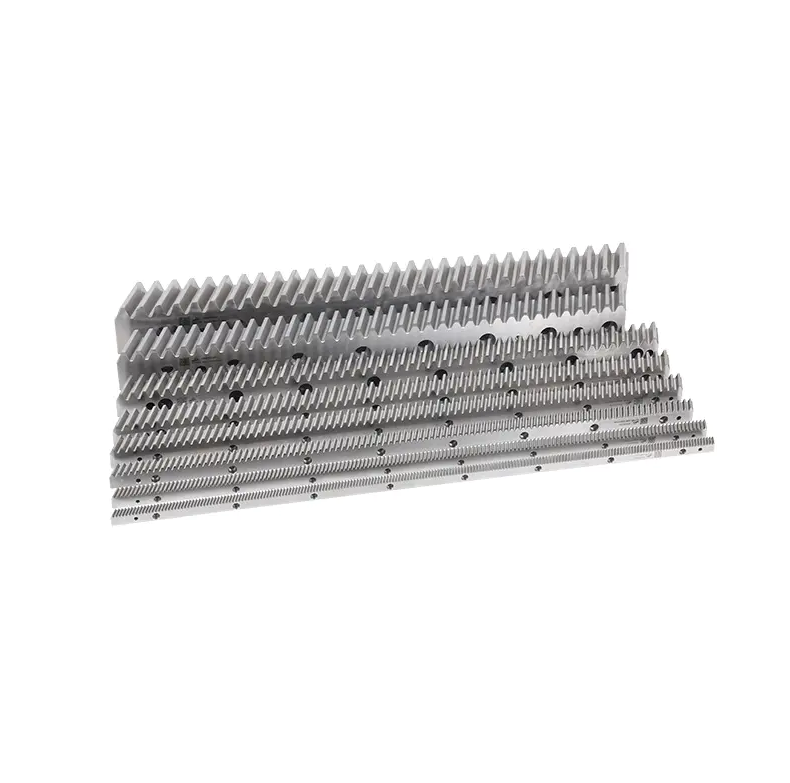

Прямая реечная передача имеет знакомую форму. Зубы расположены по прямой линии на плоской поверхности. Соответствующая шестерня входит в зацепление с этими зубьями, создавая линейное движение.

На первый взгляд все просто. На практике он используется во многих системах, где движение должно оставаться предсказуемым и последовательным.

Типичные характеристики включают в себя:

• Линейное расположение зубов
• Прямое взаимодействие с шестерней
• Устойчивое движение по фиксированной траектории
• Легкое выравнивание во время установки
• Подходит для путешествий на большие расстояния

Прямые стойки часто выбирают, когда механический путь свободен и не требует изгибов или специальных регулировок. Их также легче проверять во время использования, поскольку структура полностью видна.

Во многих установках этот тип становится базовым решением, прежде чем рассматриваться более сложные конструкции.

Почему прецизионные винтовые реечные шестерни работают более плавно?

В винтовых реечных передачах используется другой подход. Вместо прямых зубов зубья располагаются под небольшим углом вдоль стойки. Это небольшое изменение геометрии оказывает заметный эффект во время движения.

Контакт между шестерней и рейкой не происходит сразу. Он постепенно нарастает по мере вращения шестерни. Это создает более плавный переход между точками зацепления зубьев.

Общие черты включают в себя:

• Угловое расположение зубов
• Постепенный контакт во время движения
• Уменьшено внезапное воздействие взаимодействия
• Более непрерывное распределение нагрузки
• Более тихая работа во многих конфигурациях

В реальных приложениях этот тип часто выбирают, когда качество движения важнее простоты. Движение кажется менее резким. Система работает в более непрерывном ритме.

Спиральные стойки также имеют тенденцию распределять силу по более широкой площади контакта. Это со временем меняет характер проявления износа и может повлиять на планирование технического обслуживания.

Где появляются системы зубчатых передач с изогнутой или круглой рейкой?

Изогнутые и круглые зубчатые колеса работают по уникальному принципу движения. Вместо того, чтобы двигаться по прямой оси, сама стойка имеет форму кривой или полного круга, а сопряженная шестерня катится по этому изогнутому профилю, создавая плавное, регулируемое движение по дуге.

Хотя эти зубчатые передачи не получили широкого распространения в стандартных механических установках, они дают явные преимущества для машин, построенных с ограниченной или нестандартной пространственной компоновкой.

Основные характеристики зубчатых передач с криволинейной рейкой:

• Изогнутая или круглая геометрия стойки
• Точно управляемое дуговое движение
• Строгие требования к позиционированию и выравниванию
• Узкий диапазон, но очень точный контроль направления
• Компактная интеграция, экономящая место

Решения с круглыми стойками обычно реализуются, когда место для установки по прямой линии недоступно. Вместо перестановки компонентов в соответствии с траекторией линейного движения механическое движение напрямую соответствует общей конструкции оборудования.

Это делает их идеальными для компактных машин и устройств, где движение должно приспосабливаться к существующей конструкции, а не заставлять ее приспосабливаться к движению.

Как гибкие реечные механизмы адаптируются к нестандартным пространствам?

Гибкие реечные передачи разработаны с учетом нестандартных условий монтажа. В отличие от жестких и прочных стоек, они могут слегка изгибаться по своей длине, что позволяет устанавливать их в неровных или нелинейных пространствах.

Их общая производительность во многом зависит от монтажной опоры; после закрепления они естественным образом принимают форму поверхности или рамы, к которой прикрепляются.

Основные свойства гибких реечных передач:

• Гибкая конструкция с калиброванной гибкостью
• Совместимость с изогнутыми или неровными траекториями движения.
• Меньше строгих ограничений при установке
• Хорошо подходит для нестандартных механических конфигураций
• Практичен для сборок с ограниченным пространством

В реальных условиях гибкие стойки выбираются тогда, когда гибкость конструкции имеет приоритет над жесткой геометрической точностью. Они устраняют необходимость изменять окружающие компоненты просто для создания прямой траектории движения.

Такое адаптивное качество делает их очень функциональными для мелкосерийных сборок и уникальных механических конструкций.

Что отличает конфигурации с двумя реечными механизмами от одиночных систем?

В системах с двумя стойками используются две стойки, работающие относительно друг друга. Они могут идти параллельно или в противоположных направлениях в зависимости от требований конструкции.

Основная идея этой структуры — баланс. Распределяя движение между двумя стойками, система может уменьшить неравномерность силы и улучшить устойчивость.

Ключевые особенности включают в себя:

• Двойная стойка для сбалансированного движения
• Улучшенное распределение нагрузки
• Уменьшенный направленный дисбаланс
• Большая стабильность в повторяющихся циклах
• Более контролируемый механический отклик

Во многих случаях системы с двумя стойками используются там, где точность должна оставаться стабильной в течение длительных периодов эксплуатации. Двойная структура помогает уменьшить неравномерный износ, который может возникнуть в установках с одной стойкой.

Как конструкция внутренней и внешней стойки влияет на компоновку системы?

Реечные передачи также можно классифицировать по тому, как они расположены в системе.

В конструкции внешней стойки зубчатая планка находится в открытом положении. Передача включается снаружи. Это упрощает доступ к системе и ее настройку.

В конструкции внутренней стойки зубы размещаются внутри изогнутой или закрытой конструкции. Механизм работает внутри этого пространства.

К точкам сравнения относятся:

• Внешние стойки легче проверять и обслуживать.
• Внутренние стойки поддерживают компактную механическую компоновку
• Внешние системы допускают простую установку
• Внутренние системы требуют более точной центровки
• Внешние конструкции более заметны во время работы.
• Внутренние конструкции экономят пространство

Выбор часто зависит от того, сколько места доступно и как система будет обслуживаться с течением времени.

Как материалы влияют на поведение реечного механизма?

Выбор материала влияет не только на прочность. Это также влияет на ощущение движения, характер износа и долговременную стабильность.

Различные группы материалов имеют тенденцию вести себя по-разному:

Жесткие металлические конструкции

Обеспечивают стабильное движение и сильное сопротивление нагрузке. Подходит для стабильных механических сред.

Сбалансированная структура сплава

Предлагайте золотую середину между силой и приспособляемостью.

Легкие инженерные материалы

Уменьшите вес системы и обеспечьте более быстрый отклик в некоторых конфигурациях.

Выбор материала часто отражает среду, в которой будет работать стойка. В системах с высокой нагрузкой приоритет отдается стабильности. Системы малой грузоподъемности могут фокусироваться на более плавном движении или уменьшении инерции.

Как профили зубьев меняют классификацию зубчатых реек?

Форма зубов играет прямую роль в передаче движения. Даже небольшие изменения в форме зубьев могут изменить поведение зацепления.

Общие варианты включают:

• Равномерное расстояние для предсказуемого движения
• Скорректированные профили для более плавного взаимодействия.
• Усиленные формы для более высокой устойчивости к нагрузкам
• Мелкие зубья для точного позиционирования

Профиль зуба влияет на то, насколько тихо работает система, насколько равномерно распределяется усилие и как со временем развивается износ.

В прецизионных системах эти небольшие различия часто имеют такое же значение, как и общий тип стойки.

Практическое сравнение типов прецизионных реечных передач

Каждый тип представляет собой различный ответ на реальные механические потребности. Вариации связаны не столько со сложностью, сколько с адаптацией.

Как эти типы реечных передач вписываются в современную механическую конструкцию?

Прецизионные реечные передачи используются везде, где требуется контролируемое движение. Их различные типы позволяют инженерам сопоставлять поведение движения с физическими ограничениями.

Прямые стойки остаются обычным явлением в простых линейных системах. Спиральные конструкции появляются в установках, где предпочтительно более плавное движение. Гибкие и круглые конструкции решают проблемы, связанные с пространством. Двойная и внутренняя конфигурации поддерживают баланс и компактность.

Несмотря на все эти вариации, основная идея остается той же. Движение должно быть предсказуемым. Способ достижения движения зависит от окружающей среды, а не от фиксированного правила.

По мере того, как механические системы становятся более разнообразными по компоновке и функциям, конструкция зубчатой ​​рейки продолжает незаметно корректироваться в фоновом режиме, формируя движение способами, которые часто остаются незамеченными, но остаются важными.
