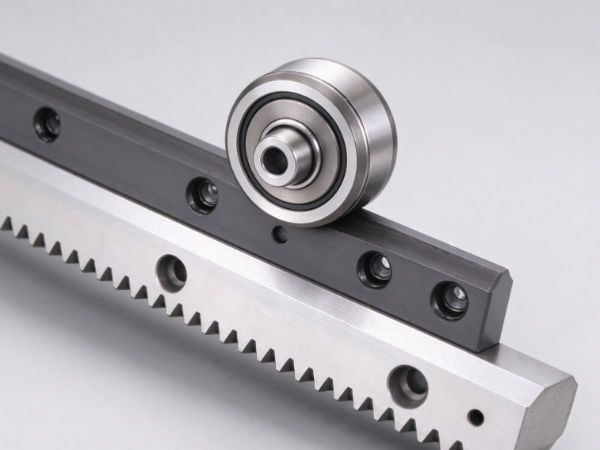

Когда следует заменять реечные шестерни

Какие признаки указывают на необходимость замены реечного механизма?

Видимые повреждения и странное поведение машины обычно побуждают присмотреться к ней повнимательнее. Ни один из этих знаков автоматически не означает «замените сейчас», но ни от одного из них не следует отмахиваться.

Неравномерный или чрезмерный износ зубов, как правило, является очевидным признаком. Каждый раз, когда шестерня входит в зацепление с рейкой, происходит контакт — и если смазка слабая, выравнивание нарушено или нагрузка тяжелее, чем рассчитана система, этот контакт со временем изнашивается неравномерно. Зубы начинают закругляться, приобретать шероховатость, скалываться или полностью деформироваться.

На странный шум тоже стоит обратить внимание. Реечная система, работающая должным образом, не должна издавать звуков. Скрежет, стук, повторяющиеся щелчки — все это указывает на поврежденные зубья, плохое зацепление, незакрепленную фурнитуру или попадание загрязнений в детали. Однако шум сам по себе не доказывает, что шестерни плохи — это достаточная причина, чтобы проверить весь привод в сборе, прежде чем делать поспешные выводы.

Затем идет само движение. Машины могут колебаться, двигаться непоследовательно или перестать реагировать на команды так, как раньше. В системе позиционирования это снижает точность. Что касается рулевого управления, то это вопрос безопасности, на который необходимо обратить внимание немедленно.

Несколько предупреждающих знаков, на которые стоит обратить внимание:

• Видимые повреждения зубьев — трещины, сколы, деформация или сильный износ рейки или шестерни.
• Растущий люфт — слишком большой свободный ход, прежде чем привод действительно среагирует.
• Неравномерное движение — рывки, проскальзывание, неравномерный ход.
• Новая вибрация — тряска, которой не было раньше.
• Периодические головные боли при корректировке — невозможно поддерживать надлежащее взаимодействие, сколько бы вы ни корректировали или поддерживали его.

Настоящая хитрость заключается в том, чтобы выявить закономерности, а не рассматривать каждый странный шум или сбой как неисправность механизма. Правильный осмотр определит, действительно ли проблема в шестернях или где-то еще — в подшипниках, монтаже, смазке и т. д.

Как износ зубьев шестерни влияет на работу реечной передачи?

Зубы — это то место, где происходит весь фактический контакт в этой системе. Когда шестерня вращается, ее зубья входят в зацепление с зубцами рейки, преобразуя это вращение в линейное перемещение. Насколько хорошо работает эта передача, полностью зависит от формы и состояния зубов.

Износ обычно наступает медленно. Повторяющийся контакт со временем меняет форму профиля зуба, особенно при тяжелых нагрузках или в пыльных, грязных и плохо смазанных условиях. Как только контактные поверхности перестают сцепляться должным образом, движение становится более грубым.

Неравномерный износ — это то, на что действительно стоит обратить внимание. Если один участок рейки изношен больше остальных, машина может вести себя непоследовательно в зависимости от того, на каком участке пути она находится — плавно в одном месте, шумно или неаккуратно в другом. Это особенно заметно в оборудовании, выполняющем повторяющиеся операции позиционирования.

Серьезные повреждения еще больше меняют картину. Скол или трещина зуба вообще могут помешать шестерне зацепиться должным образом, а эксплуатация системы в любом случае приводит к ухудшению ситуации, иногда втягивая в проблему и соединенные детали. Трещина, сломанный зуб, серьезная деформация — любое из этих явлений требует реальной оценки, прежде чем продолжать использовать оборудование.

Тем не менее, небольшие следы на поверхности не являются автоматически тревожным сигналом. Имеют ли они значение, зависит от конструкции механизма, того, как оно используется, и каких рекомендаций предоставляет производитель. Некоторые следы являются лишь частью нормального износа контактов; другие являются предупреждающими знаками.

Тщательный осмотр охватывает всю рабочую длину рейки и всю окружность шестерни — в противном случае локальные повреждения могут пройти мимо. И если рисунок износа указывает на плохую центровку или небрежный монтаж, сначала устраните эту основную причину. Установите новые шестерни поверх нерешенной проблемы с центровкой, и они, скорее всего, изнашиваются таким же образом.

Может ли люфт или снижение точности позиционирования означать необходимость замены?

Люфт – это небольшой люфт между сцепляющимися зубьями при изменении направления. Некоторое количество является нормальным — системы реечной передачи разработаны с учетом этого. Проблема в том, что этот зазор выходит за рамки приемлемого или начинает ухудшать работу машины.

По мере изнашивания зубов зазор между сопрягаемыми поверхностями увеличивается. Шестерня немного поворачивается, прежде чем рейка фактически начнет двигаться в другую сторону. Для всего, что требует точного и повторяемого позиционирования, эта задержка приводит к неточным движениям или постоянной коррекции.

Возьмем, к примеру, станок с ЧПУ, на котором работает реечный привод вдоль линейной оси — как только люфт становится чрезмерным, фактическое положение может отклоняться от заданного, в зависимости от того, как настроена система управления. То же самое происходит с автоматизированными манипуляторами, режущим оборудованием, столами позиционирования.

Стоит отметить: люфт не всегда связан с износом зубьев. Ослабленные крепления, изношенные подшипники, плохая регулировка или люфт в монтажной конструкции могут вызывать схожие симптомы. Поменяйте рейку и шестерню, не проверив их предварительно, и проблема может снова вернуться.

Полезные вопросы для работы:

• Превышает ли свободный ход то, что разрешено производителем?
• Снизилась ли точность позиционирования даже после правильной регулировки?
• Действие происходит на всем пути путешествия или только в определенных местах?
• Надежно ли закреплены рейка, шестерня, подшипники и крепежные детали?
• Возвращается ли система в нормальное состояние после устранения проблем с настройкой?

Если после исключения всего остального люфт по-прежнему остается чрезмерным, вероятно, срок службы шестерен подошел к концу. При этом замена должна осуществляться в соответствии с указаниями производителя машины, а также с учетом всех соответствующих требований безопасности.

Как шум и вибрация помогают выявить проблемы с механизмом?

Шум и вибрация часто дают первые намеки на то, что что-то не так — будь то потеря правильного зацепления зубьев шестерни или какая-то другая часть узла, требующая внимания.

Скрежет обычно указывает на поврежденные контактные поверхности, разжиженную смазку или мусор, попавший между движущимися частями. Стук предполагает неравномерное зацепление, незакрепленное оборудование или повреждение, вызывающее повторяющиеся удары. Ритмичный звук, который меняется при движении, часто означает наличие локальной проблемы где-то конкретно на рейке или шестерне.

Вибрация обычно проявляется, когда шестерня смещается от рейки, смещается крепление или износ становится неравномерным по зубьям. Изменения скорости и нагрузки могут сделать эти симптомы более или менее заметными в зависимости от условий.

Прежде чем что-либо проверять, выполните стандартные процедуры выключения и блокировки машины. Сначала остановите и изолируйте оборудование — никто не должен приближаться к активному приводу или пытаться увидеть повреждение механизма, пока он все еще движется.

Как только это станет безопасным, обслуживающий персонал сможет проверить крепежные болты, состояние смазки, видимые поверхности зубьев и выравнивание соединенных частей, сравнивая то, что они слышат сейчас, с тем, как машина обычно звучит.

Замена имеет смысл, если шум или вибрация вызваны реальным повреждением или значительным износом зубьев. Но если это незакрепленный кронштейн, грязная смазка или выходящий из строя подшипник, то исправление само по себе может решить проблему. Цель всегда состоит в том, чтобы найти настоящий источник, а не заменять части, основываясь только на звуке.

Как рабочая среда влияет на срок службы реечного механизма?

То, что происходит вокруг реечной системы, имеет такое же значение, как и сама система. Даже хорошо сконструированный привод может преждевременно изнашиваться, если при его установке и обслуживании не были учтены условия эксплуатации.

Пыль и абразивные частицы являются известной проблемой в деревообработке, металлообработке, упаковке и погрузочно-разгрузочных работах. Они оседают на открытых зубьях или проникают в смазку, и как только они попадают в зону контакта, износ поверхности ускоряется, а зацепление становится более грубым.

Влага приносит свои проблемы. Во влажных условиях коррозия может возникнуть на открытом металле, если материал, покрытие или защитная система не подходят для данной работы. Ржавые зубы не так чисто сцепляются. Химическое воздействие увеличивает риск, в зависимости от того, что происходит и из чего на самом деле сделан привод.

Смазка также должна соответствовать условиям применения. Слишком малое значение увеличивает трение и износ. Неправильная смазка, неправильное нанесение или загрязнение — любое из этих факторов снижает защиту. Некоторые системы нуждаются в регулярной смазке; другие полностью построены на других графиках технического обслуживания. Руководством здесь должны быть инструкции производителя.

Нагрузка тоже имеет значение. Ударные нагрузки, неожиданные удары или бег за пределами предусмотренных условий — все это увеличивает нагрузку на зубы. Привод, обеспечивающий частые запуски, остановки и изменения направления, имеет тенденцию изнашиваться иначе, чем привод, работающий в постоянном темпе.

Несколько вещей помогают продлить срок службы:

• Содержите открытые поверхности шестерен в чистоте в соответствии с графиком технического обслуживания.
• Наносите подходящую смазку с рекомендуемыми интервалами.
• Проверьте защитные крышки и уплотнения, если они предусмотрены конструкцией.
• Следите за необычными нагрузками, ударами или изменениями условий эксплуатации.
• Осмотрите зубья и точки крепления в рамках планового технического обслуживания.

Если рейка или шестерня уже подверглись серьезной коррозии, растрескиванию или деформации, очистка и смазка не вернут ее к безопасной работе. Даже если технически система все еще движется, замена может быть единственным реальным вариантом.

Следует ли заменять рейку и шестерню вместе?

Замените ли вы только рейку, только шестерню или обе вещи, зависит от их фактического состояния и рекомендаций производителя. Поскольку эти две детали функционируют как согласованная пара, износ или повреждение одной из них часто оказывают влияние на рисунок контакта другой.

Неравномерно изношенная шестерня может иметь профиль зуба, который больше не будет хорошо сцепляться с новой рейкой. Переверните это: поврежденная рейка может испортить контактные поверхности шестерни при длительном использовании. Замена только одной детали без проверки другой может привести к ухудшению сцепления или более быстрому износу новой детали.

Замена обоих имеет смысл, когда они обе заметно изношены, когда производитель рекомендует заменять их согласованным комплектом или когда нет надежного способа сопоставить старые детали с новыми. При вызове следует учитывать конструкцию машины и потребности в обслуживании.

Однако иногда замена только одной детали является правильным решением. Если один компонент имеет изолированное повреждение, а другой все еще находится в приемлемом состоянии, квалифицированный техник может разумно решить, что замена одной детали работает нормально - при условии, что совместимость и правильная регулировка будут подтверждены впоследствии.

Не пропускайте и окружающие компоненты. Подшипники, валы, муфты, монтажные кронштейны, направляющие, крепежные детали — все это влияет на соосность и движение. Совершенно новая реечная передача не будет работать правильно, если изношенный подшипник приводит к раскачиванию вала шестерни или если монтажная поверхность деформирована.

Прежде чем устанавливать что-либо новое, проверьте правильную форму зубьев, размеры, материал, способ крепления и совместимость с тем, что уже имеется. После установки выровняйте привод, смажьте при необходимости и проверьте все на соответствие методике производителя.

Что следует проверить производителям, прежде чем принять решение о замене реечной передачи?

Выбор замены должен зависеть от фактического состояния накопителя и требований приложения. Некоторые предупреждающие знаки указывают на то, что что-то можно исправить путем регулировки или технического обслуживания; другие указывают на настолько серьезные повреждения, что продолжение эксплуатации — не лучшая идея.

Структурированный осмотр убережет вас от ненужной замены деталей, а также позволит убедиться, что ничего серьезного не будет упущено из виду.

Также стоит подумать, что на самом деле будет означать неудача. Изношенная шестерня в слегка нагруженном позиционирующем устройстве несет в себе иной риск, чем в системе рулевого управления или в тяжелонагруженном оборудовании. Если неисправность может создать угрозу безопасности, выведите оборудование из эксплуатации и отдайте его на проверку квалифицированному специалисту.

Записи о техническом обслуживании могут выявить закономерности, которые могут быть упущены при одной проверке: повторяющиеся проблемы с выравниванием, повторяющиеся повреждения зубьев, проблемы со смазкой, которые постоянно возвращаются. Эти закономерности часто указывают на то, что в условиях эксплуатации или оригинальной установке требуется ремонт, что, в свою очередь, помогает предотвратить такой же износ запасных частей.

A производитель реечного механизма или квалифицированный поставщик услуг также может оценить, соответствует ли текущая конструкция редуктора конкретному применению, особенно если нагрузка, частота движений, воздействие окружающей среды или конфигурация машины изменились с момента установки.

В конце концов, решение о замене реечного механизма должно основываться на том, что заметно изношено, как на самом деле работает система, какие результаты проверки и что рекомендует производитель. После подтверждения значительного повреждения зубьев, постоянного чрезмерного люфта или ненадежного движения обычно требуется замена, чтобы вернуть оборудование к нормальной работе.
