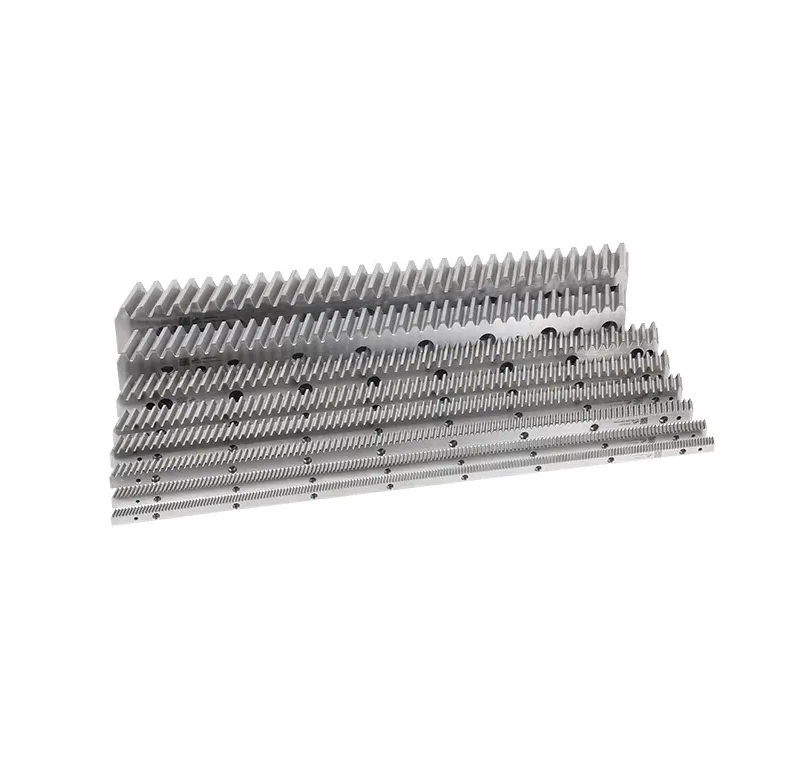

Почему прецизионные реечные механизмы необходимы для высокоточных трансмиссионных систем

Прецизионный реечный механизм часто кажутся простыми на первый взгляд. Прямая планка с зубцами. Рядом вращающаяся шестерня. Движение передается. Создается линейное движение. Это основная идея.

Но когда системам начинают требоваться стабильное позиционирование, повторяемость движений и контролируемая реакция, роль реечного механизма становится более заметной, чем ожидалось.

Во многих конфигурациях трансмиссии производительность не зависит от одного сильного компонента. Это зависит от того, насколько последовательно взаимодействуют детали. Именно здесь прецизионные реечные передачи незаметно играют центральную роль.

Они не «добавляют» производительности существенным образом. Вместо этого они уменьшают неуверенность в движении. А в механическом проектировании снижение неопределенности часто имеет большее значение, чем увеличение силы.

Почему устойчивость движения так сильно зависит от поведения реечного механизма?

В любой системе, где вращение становится прямолинейным движением, есть точка перехода. Этот переход не просто механический. Речь также идет о том, насколько плавным является энергетический обмен внутри системы.

Реечный механизм определяет этот путь перехода.

Если сцепление между зубами устойчивое, движение кажется контролируемым. Если оно неравномерно, хотя бы незначительно, движение начинает нести небольшие возмущения. Эти помехи могут быть незаметны сразу, но со временем они влияют на позиционирование.

Прецизионные реечные передачи разработаны таким образом, чтобы обеспечить предсказуемость такого поведения при зацеплении. Не идеально, но достаточно предсказуемо, чтобы системе не приходилось постоянно компенсировать небольшие отклонения.

Эта предсказуемость зачастую является тем, что больше всего волнует инженеров.

Как прецизионные реечные передачи влияют на точность в реальных системах перемещения?

Точность в системах движения редко ограничивается одним измерением. Речь идет о повторении. Машина движется один раз. Потом еще раз. Потом тысячи раз.

Если каждый цикл ведет себя немного по-разному, система медленно отклоняется от запланированного поведения.

Реечные шестерни находятся непосредственно в этом цикле цикла.

Когда взаимодействие остается постоянным, расстояние движения становится повторяемым. Когда она смещается хотя бы незначительно, механизмы коррекции внутри системы должны работать сильнее.

Со временем эти дополнительные усилия по исправлению становятся частью нагрузки на систему.

Таким образом, прецизионные реечные передачи косвенно поддерживают точность, уменьшая необходимость коррекции во время работы.

Они не «исправляют» ошибки после их появления. Они помогают предотвратить накопление вариаций в этом месте.

Что происходит, когда выравнивание зубчатой ​​рейки нестабильно?

Проблемы с выравниванием редко проявляются как внезапный сбой. Чаще всего они проявляются как небольшие изменения ощущения или качества движения.

Система может все еще работать. Но движение становится менее чистым. В определенных точках появляется легкое сопротивление. Шум может увеличиться. Рисунок износа начинает выглядеть неравномерным.

Обычно это сигналы выравнивания.

Реечные шестерни чувствительны к позиционированию, поскольку их контакт происходит по прямой линии зацепления. Если эта линия смещается, распределение сил немедленно меняется.

Даже небольшое отклонение может сдвинуть контакт к одному краю. Это создает неравномерное давление. А неравномерное давление медленно меняет поведение системы.

Как только это начнется, эффект будет накопительным, а не немедленным.

Какую роль играет выбор материала в надежности реечного механизма?

Выбор материала влияет на то, как реечные передачи ведут себя под давлением, движением и повторяющимся контактом. Различные материалы по-разному реагируют на нагрузки, изменения температуры и условия износа.

В прецизионных системах надежность тесно связана с тем, насколько хорошо материал сохраняет свою форму с течением времени. Если материал легко деформируется, шестерня может потерять постоянный рисунок зацепления.

Простое сравнение может помочь проиллюстрировать, как выбор материала влияет на производительность:

При выборе материалов целью является сохранение баланса между прочностью и гибкостью. Слишком жесткая конструкция может стать хрупкой при повторяющихся нагрузках. Слишком мягкая конструкция может слишком быстро изнашиваться.

В реечных системах поведение материала также влияет на уровень шума и плавность движения. Стабильный материал помогает поддерживать более тихую работу и снижает неравномерность вибрации.

Со временем характеристики материала становятся заметными по характеру износа. Равномерное распределение износа обычно указывает на стабильное зацепление. Неравномерный износ может указывать на проблемы с выравниванием или дисбалансом нагрузки.

Почему повторяемость движений важнее точности за один цикл?

Распространенным заблуждением является то, что точность означает совершенство в одном движении.

В реальных системах это не является приоритетом.

Гораздо важнее то, будет ли одно и то же движение вести себя одинаково снова и снова.

Реечная передача может работать немного по-разному при разных условиях нагрузки. Это нормально. Но если эти различия останутся небольшими и предсказуемыми, система сможет адаптироваться.

Как только вариации становятся случайными, системы управления теряют стабильность.

Таким образом, повторяемость более ценна, чем изолированная точность.

Реечные механизмы поддерживают это, поддерживая постоянное поведение сцепления в повторяющихся циклах, даже когда условия незначительно меняются.

Как изменения нагрузки влияют на производительность реечного механизма с течением времени?

Механические системы редко работают под постоянной нагрузкой. Силы меняются. Направление меняется. Сопротивление варьируется.

При изменении нагрузки поведение контактов внутри системы зубчатой ​​передачи также меняется.

Если конструкция зубчатой ​​передачи стабильна, эти изменения поглощаются постепенно. Движение продолжается без видимых нарушений.

Если система менее стабильна, изменения нагрузки напрямую приводят к неравномерности движения.

Со временем эта разница становится более заметной в характере износа. В некоторых областях видны более тяжелые следы контакта. Другие остаются светлее. Этот дисбаланс отражает то, как сила перемещалась по системе.

Прецизионные реечные передачи призваны обеспечить более равномерное распределение нагрузки во время этих переходов. Не устраняя изменения нагрузки, а обрабатывая их более контролируемым образом.

Где прецизионные зубчатые реечные механизмы играют наибольшую роль?

Они используются во многих системах, требующих управляемого линейного перемещения. Не всегда видно снаружи, но важно внутри.

Вот некоторые примеры:

• Системы, позиционирующие детали по фиксированному пути.
• Оборудование, которое непрерывно повторяет один и тот же цикл движения.
• Механизмы, преобразующие вращение в контролируемое прямолинейное движение.
• Структуры, в которых время между шагами движения имеет значение

В таких условиях реечные передачи не являются основным моментом. Они являются частью структуры, которая делает движение понятным.

Если они ведут себя хорошо, система чувствует себя стабильной. Если они этого не сделают, все остальное станет труднее контролировать.

Что делает долгосрочное поведение более важным, чем первоначальные результаты?

Система часто работает хорошо, пока она новая. Детали выровнены. Поверхности свежие. Движение кажется плавным.

Но механическое поведение со временем меняется.

Износ начинается медленно. Контакт слегка смещается. Небольшие вариации накапливаются.

Реечные механизмы являются частью этого долгосрочного цикла поведения.

Их ценность заключается не только в первоначальных характеристиках, но и в том, насколько медленно они изменяются при многократном использовании. Если изменения постепенные и предсказуемые, система остается управляемой.

Если изменения нерегулярны, обслуживание становится более частым и производительность становится сложнее стабилизировать.

Вот почему многие инженеры уделяют меньше внимания тому, как реечная передача работает в первый день, и больше тому, как она ведет себя после повторных циклов.
